Eventノードでトリガー待ち受け

前回までの作業がまだ済んでいない場合は、基本的な使い方から前回までのチュートリアルを先に済ませてください。

今回はEventノードを使用してトリガーの待ち受けを行ってみましょう。
内容は以下の通りです。

  • Logic Behaviorコンポーネントの付いたGameObjectを作成する。
  • Logic Editorウィンドウでグラフを開いて編集する。
  • Button.onClickイベントでUIのButtonクリックを待ち受ける。

シーンを新規作成

他のシーンを開いていると混乱の元となりますので、シーンを新規作成しましょう

  • メニューからFile > New Sceneを選択
  • New SceneウィンドウでBasic (URP)を選択
  • Createボタンをクリック

Logic Behavior付きGameObject作成

シーンにLogic Behaviorコンポーネントが追加された状態のGameObjectを作成します。

  • Hierarchyの+ボタンをクリック
  • メニューからLogic Toolkit > Logic Behaviorを選択
  • 名前はそのままEnterキーで確定。

Logic Editorウィンドウで開く

Logic BehaviorコンポーネントのグラフなどはLogic Editorウィンドウで編集します。
ウィンドウが表示されていない場合は、GameObjectを選択してInspectorの「Edit」ボタンをクリックすることで表示されます。

  • Logic Behaviorオブジェクトを選択
  • InspectorウィンドウのLogic BehaviorコンポーネントのEditボタンをクリック

すでにLogic Editorウィンドウが表示されている場合は、HierarchyウィンドウでのGameObject選択と連動してグラフが切り替わるようになります。

Button.onClickのEventノードを作成

Button.onClickを待ち受けるEventノードを作成します。

  • グラフビューをクリックしフォーカスする
  • Spaceキーを押し、ノード作成メニューを開く
  • Membersタブを選択
  • 検索欄に Button.onClick と入力
  • 一覧からUnityEngine.UI.ButtonのonClickを選択。
  • ノードの種類選択メニューからEventを選択
  • コンパイルが終わるのを待つ
  • ノード名はそのままEnterキーで確定

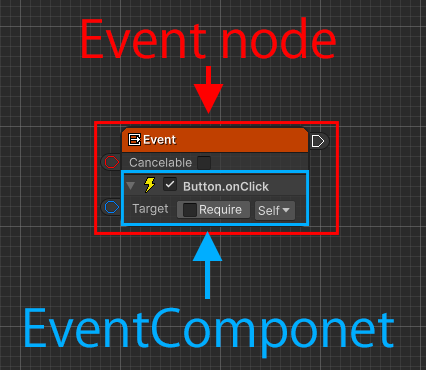

EventノードとEventComponentについて

作成したEventノードとEventComponentについて説明します。

Eventノードは特定のトリガーを検知して接続先ノードを実行するノードです。
イベントのトリガーが検知されると、実行ポートの接続先ノードを実行します。
どのようなイベントのトリガーを検知するかはEventComponentというノード用コンポーネントに定義されています。

今回は、UnityEngine.UI.Button型のonClickイベントの呼び出しを待ち受けるEventComponentをメンバーアクセス機能で作成して使用しています。
Targetフィールドにクリックを待ち受けるButtonコンポーネントを指定すると、そのボタンがクリックされた際にEventノードの実行ポートの接続先ノードを実行します。

今まで使用してきたStartノードもEventノードの一種です。

Buttonの作成

シーンにButtonを作成します。

  • Hierarchyの+ボタンをクリック
  • メニューからUI > Button – TextMeshProを選択
  • TMP Importerウィンドウが表示されたらImport TMP Essentialsをクリック

Button.onClickの設定

作成したButtonを設定します

  • TargetフィールドをButtonに設定
    (参照タイプをSelfからValueに変更してからオブジェクトフィールドを設定するか、HierarchyのButtonオブジェクトをTargetフィールドにドラッグ＆ドロップすることで設定できます)

Debug.LogのActionノードを作成

ボタンが押されたらConsoleにメッセージを出力してみましょう。

  • Eventノードの実行出力ポートをドラッグ
  • 右側付近でドロップし、ノード作成メニューを開く
  • Scriptsタブを選択
  • 一覧からActions > Debug > Debug.Logを選択
  • ノード名はそのままEnterキーで確定

Debug.Logの設定

Consoleに表示する文字列を設定します。

  • MessageフィールドをClickedに設定

プレイして確認

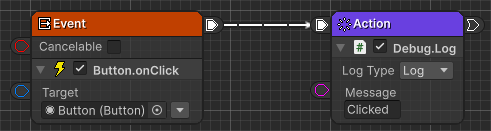

ここまで作成するとグラフは以下のようになっています。

プレイボタンを押して挙動を確認します。

  • Buttonをクリックすると、Consoleに Clicked と出力されることを確認。

Consoleウィンドウが表示されていない場合は、メニューからWindow > General > Consoleを選択して表示してください。

おわり

今回で基本的な使い方は終了です。

他にも簡単なゲームを作成する実践的なチュートリアルもありますので、ぜひ試してみてください。
